اندازه گیری اندازه حلقه اورینگ مکانیکی گامی مهم در حصول اطمینان از تناسب و عملکرد مناسب آن در کاربردهای مختلف است. من به عنوان یک تامین کننده قابل اعتماد حلقه های اورینگ مکانیکی، اهمیت اندازه گیری های دقیق و تأثیر آنها بر عملکرد مهر و موم ها را درک می کنم. در این وبلاگ، من شما را از طریق فرآیند اندازهگیری O-ring مکانیکی، برجسته کردن ابعاد کلیدی و ابزارهای مورد نیاز برای اندازهگیری دقیق راهنمایی میکنم.
درک ابعاد کلیدی حلقه اورینگ مکانیکی
قبل از اینکه به فرآیند اندازهگیری بپردازیم، درک دو بعد اصلی یک حلقه اورینگ مکانیکی ضروری است: قطر داخلی (ID) و قطر مقطع (CS). قطر داخلی به اندازه گیری دایره ای است که از داخل حلقه O تشکیل می شود، در حالی که قطر مقطع ضخامت خود حلقه O است. این ابعاد بسیار مهم هستند زیرا تعیین می کنند که حلقه اورینگ چقدر در شیار قرار می گیرد و مهر و موم موثری را ایجاد می کند.
ابزارهای مورد نیاز برای اندازه گیری حلقه های O
برای اندازه گیری دقیق اورینگ مکانیکی، به چند ابزار اولیه نیاز دارید. کولیس رایج ترین ابزاری است که برای این منظور استفاده می شود. دو نوع کولیس وجود دارد: کولیس ورنیه و کولیس دیجیتال. کولیس های Vernier دستی هستند و برای خواندن دقیق نیاز به مهارت دارند، در حالی که کولیس های دیجیتال یک بازخوانی مستقیم دیجیتال را ارائه می دهند و آنها را کاربر پسندتر می کند. علاوه بر این، یک میکرومتر همچنین میتواند برای اندازهگیریهای بسیار دقیق استفاده شود، بهویژه زمانی که با حلقههای O بسیار کوچک سروکار داریم.
اندازه گیری قطر داخلی (ID)
- حلقه O را آماده کنید: O-ring را روی یک سطح تمیز و صاف قرار دهید. مطمئن شوید که تحریف یا کشیده نشده باشد، زیرا این می تواند بر دقت اندازه گیری تأثیر بگذارد.
- از کولیس استفاده کنید: فک های کولیس را باز کرده و داخل اورینگ قرار دهید. آرواره ها را به آرامی ببندید تا سطح داخلی حلقه اورینگ را در طرفین مقابل لمس کنند. اطمینان حاصل کنید که کولیس عمود بر صفحه حلقه O قرار دارد.
- اندازه گیری را انجام دهید: اندازه گیری را روی کولیس بخوانید. اگر از کولیس ورنیه استفاده می کنید، ترازو را تراز کنید تا خوانش دقیقی داشته باشید. برای کولیس های دیجیتال، اندازه گیری مستقیماً روی صفحه نمایش داده می شود. بسته به ترجیح خود، اندازه گیری را بر حسب میلی متر یا اینچ ثبت کنید.
اندازه گیری قطر مقطع (CS)
- حلقه O را در موقعیت خود قرار دهید: O-ring را روی یک سطح صاف قرار دهید و فک های کولیس را در اطراف ضخیم ترین قسمت O-ring قرار دهید. مراقب باشید حلقه O را فشرده نکنید، زیرا ممکن است منجر به اندازه گیری نادرست شود.
- کولیس را ببندید: فک های کولیس را به آرامی ببندید تا سطح بیرونی اورینگ را در طرفین مقابل لمس کنند. مجدداً مطمئن شوید که کولیس عمود بر سطح مقطع حلقه O قرار دارد.
- اندازه گیری را ثبت کنید: اندازه گیری قطر مقطع را در واحدهای قطر داخلی بخوانید و ثبت کنید.
ملاحظات ویژه برای اندازه گیری حلقه های O
- مواد حلقه O: مواد مختلف می توانند دارای سطوح مختلف انعطاف پذیری و تراکم پذیری باشند. به عنوان مثال، حلقه های O لاستیک کشسانی بیشتری نسبت به حلقه های O سیلیکونی دارند. هنگام اندازه گیری، برای اطمینان از نتایج دقیق، خواص مواد را در نظر بگیرید.
- O - شکل حلقه: اورینگ ها می توانند به اشکال مختلف مانند مقطع مربع یا مستطیل باشند. در این موارد، فرآیند اندازه گیری ممکن است کمی متفاوت باشد. برای حلقه های O - مربع یا مستطیل، عرض و ارتفاع مقطع را اندازه گیری کنید.
اهمیت اندازه گیری های دقیق
اندازه گیری دقیق حلقه های اورینگ مکانیکی به دلایل مختلفی ضروری است. اولا، یک حلقه O با اندازه مناسب آب بندی بهتری را فراهم می کند، از نشتی جلوگیری می کند و عملکرد کارآمد ماشین آلات را تضمین می کند. ثانیا، می تواند خطر خرابی زودرس حلقه O را کاهش دهد، که می تواند منجر به خرابی و تعمیرات پرهزینه شود. در نهایت، اندازهگیریهای دقیق با در نظر گرفتن عواملی مانند فشار، دما و سازگاری شیمیایی به انتخاب اورینگ مناسب برای کاربرد خاص کمک میکند.
محصولات مرتبط در کاتالوگ ما
ما بهعنوان تامینکننده حلقههای مکانیکی، طیف وسیعی از محصولات مرتبط را نیز ارائه میکنیم که میتوانند نیازهای آببندی شما را تکمیل کنند. به عنوان مثال، مانوار لاستیکی ضد آب مکانیکیبرای ارائه عایق رطوبتی عالی در کاربردهای مختلف مکانیکی طراحی شده است. این از مواد لاستیکی با کیفیت بالا ساخته شده است که در برابر آب و سایر عوامل محیطی مقاوم هستند.

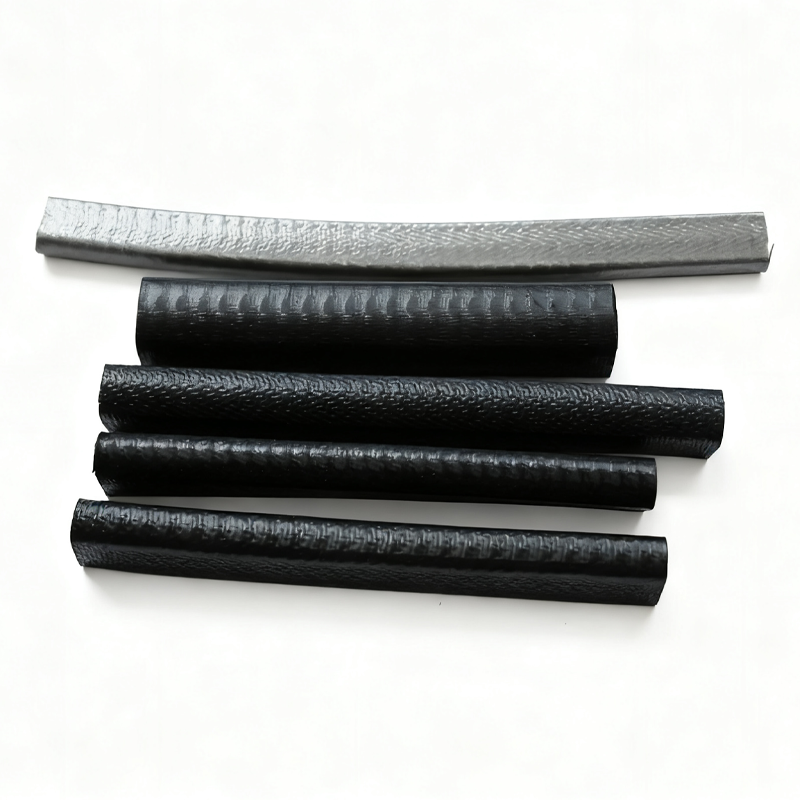

مانوار لاستیکی عایق مکانیکییکی دیگر از گزینه های عالی برای کاربردهایی است که در آن عایق کاری مورد نیاز است. می تواند به کاهش انتقال حرارت و محافظت از اجزای حساس در برابر نوسانات دما کمک کند.

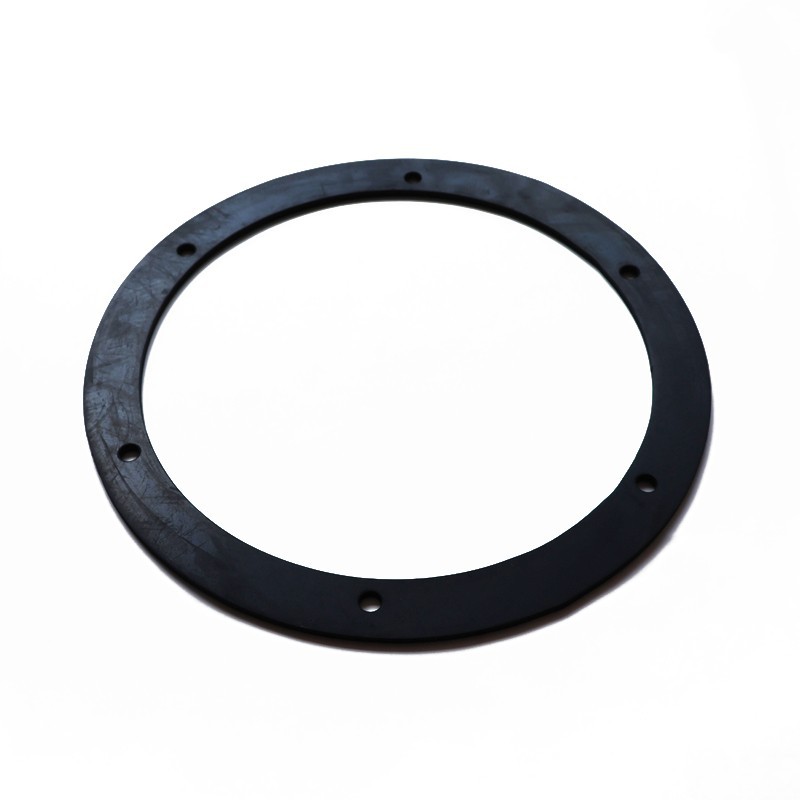

اگر با برنامه های کاربردی مربوط به نفت سر و کار دارید، ماواشر مکانیکی مقاوم در برابر روغنانتخاب ایده آل است این به طور خاص برای مقاومت در برابر اثرات خورنده روغن و سایر روان کننده ها ساخته شده است و عملکرد طولانی مدت را تضمین می کند.
نتیجه گیری
اندازه گیری اندازه حلقه اورینگ مکانیکی یک فرآیند ساده است که نیازمند ابزار مناسب و توجه به جزئیات است. با دنبال کردن مراحل ذکر شده در این وبلاگ، می توانید اطمینان حاصل کنید که اندازه گیری های دقیق را دریافت کرده اید و حلقه O-ring مناسب را برای برنامه خود انتخاب کنید. به عنوان تامین کننده پیشرو در اورینگ های مکانیکی و محصولات مرتبط، ما متعهد به ارائه راه حل های با کیفیت بالا برای رفع نیازهای آب بندی شما هستیم. اگر سؤالی دارید یا در مورد اندازهگیری یا انتخاب حلقه اورینگ مناسب نیاز به کمک دارید، لطفاً برای مشاوره تخصصی و بحث خرید با ما تماس بگیرید.
مراجع
- کتاب راهنمای فناوری مهر و موم توسط کلاوس - دیتر مورینگ
- "راهنمای طراحی حلقه O" توسط شرکت پارکر هانیفین
